現如今隨著LED燈具多樣化的需求,調光的需求也是越來越多,其中可控硅調光又是其中應用最廣泛的一種調光方式,那么有多少人知道可控硅調光器原理呢?今天小編就和大家說說的原理,讓大家能更好地使用這些產品.

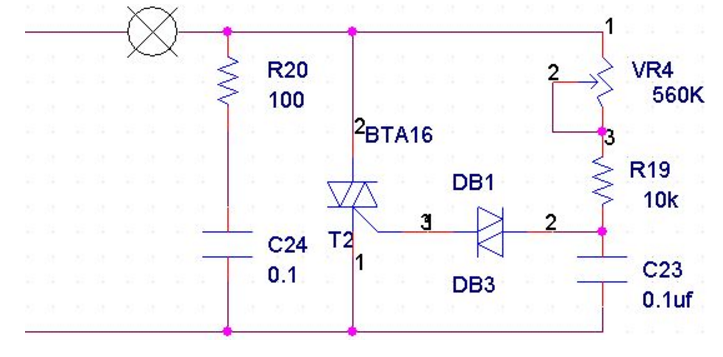

很多人以為電路圖是一個非常艱難而復雜的,但是其實只要我們仔細分析一下,就會看到一張清晰簡單地電路圖了.那么我們?cè)诹私馄鞯脑碇?首先來看一張電路圖,這張電路圖清楚地展示了可控硅調光器的原理.



現在,小編帶大家一起來分析一下可控硅調光器原理,我們根據圖示清楚明白的了解一下.

這個電路圖展示的工作原理是,當我們接通電源之后,220V電壓經過燈泡VR4R19對C23進行充電,但是由于電容兩端是的電壓是不能突然變化的,所以充電是需要一段時間的.而充電時間按照一定情況而定.C23上電壓充到33V的時候,可控硅就導通了.而LED燈泡中有電流通過,電燈就亮了.接著DB1導通,C23上的電壓釋放掉,DB1又組織電流的通過,燈光就熄滅了.但是這個點亮又熄滅的時間很短,人的肉眼幾乎看不出來這個過程,因此我們看到的燈打開后就是一直亮著的.按照這個工作原理,我們可以得出充放電時間越短,燈光就越亮.而這個可控硅調光器的最大優點在于元件少,成本低,工作效率高.這都是LED燈比白熾燈更加省電,更加環保的原因.其實簡單的來說,我們可以將可控硅調光器看作是一個二極發光管,因?yàn)槎O發光管很多人都熟悉,其工作原理和二極發光管類似,當控制極有一定電壓的時候,兩極就導通了,日光燈就亮了.

現在各位看官都知道可控硅調光器的原理了嗎?其實只要我們看懂電路圖,了解可控硅調光器的一些知識,我們就會明白它的工作原理了.那么了解這些知識和原理的作用在哪呢?當然,這些知識會給你帶來作用,首先,我們了解這些原理之后在使用產品的時候就會明白很多,其次當我們的產品在使用途中出現問題的時候,我們就可以根據相應的原理自行修理就可以了.這樣看來,了解一定的原理知識是相當有必要的.
